Campos de direção são úteis para entender o comportamento das soluções de uma EDO. O gráfico de uma solução da equação $y' = f(t,y)$ é aquele que, para todo ponto $(t,y)$ do plano, conhecemos a inclinação da curva $y(t)$ , solução da EDO. Campos de direção podem ser plotados em Python através das funções meshgrid, do pacote numpy, e quiver, do pacote matplotlib.

Exemplo Consideremos a EDO $y'= y$ . A inclinação é dada por $f(t,y) = y$ e é independente de $t$ . Vamos gerar o diagrama do campo de direções para esta EDO pelo código a seguir.

import numpy as np
import matplotlib.pyplot as plt

# parametros
t0, tb = 0, 1
y0, yb = -6, 6
nt, ny = 10, 20

# dominio (t,y)
t = np.linspace(t0,tb,nt)
y = np.linspace(y0,yb,ny)
[T,Y] = np.meshgrid(t,y)

# EDO
dt = np.ones(T.shape)
dy = Y

# campo
f = plt.figure(figsize=(6,5))

plt.quiver(T,Y,dt,dy,color='red')

# solucoes particulares
y_part = lambda c: c*np.exp(t)

for c in [0.6,0.2,-0.3,-0.7]:
    aux = y_part(c)
    plt.plot(t,y_part(aux))

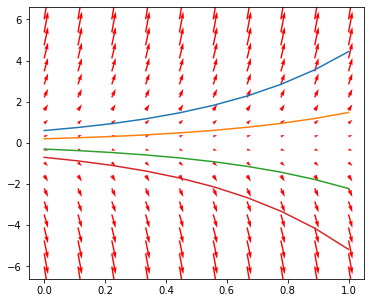

A solução geral desta EDO é $y(t) = ce^{t}$ . Na figura, destacamos quatro soluções particulares, para valores $c \in \{0.6,0.2,-0.3,-0.7\}$ .

Exemplo: Vamos gerar o diagrama do campo de direções para a EDO $y' = 1/(1-t^2)$ .

import numpy as np
import matplotlib.pyplot as plt

# parametros
t0, tb = -5, 5
y0, yb = -6, 6
nt, ny = 10, 20

# dominio (t,y)
t = np.linspace(t0,tb,nt)
y = np.linspace(y0,yb,ny)
[T,Y] = np.meshgrid(t,y)

# EDO
dt = np.ones(T.shape)
dy = 1./(1-T**2)

# campo
f = plt.figure(figsize=(6,5))

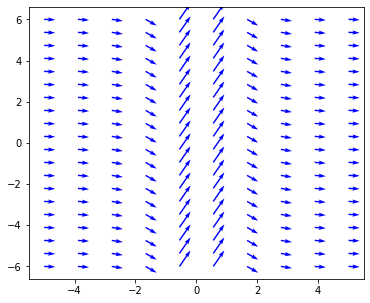

plt.quiver(T,Y,dt,dy,color='b');

Problemas¶

Use o Python para plotar os campos de direção para a família de soluções de cada PVI do Problema 1 da Aula 1.
Em cada caso, plote as soluções particulares que você encontrou com a substituição de $c$ .
