Método de Euler Implícito - Laboratório Virtual de Métodos Numéricos (LAVIME)

A forma do Método de Euler Implícito (MEI) é similar àquela do MEE, exceto por uma característica distintiva. Em vez de a inclinação utilizada para avanço ser tomada em $t_i$ , ela é tomada em $t_{i+1}$ . Isto é, o processo numérico avança com a estimativa $f(t_{i+1},y_{i+1})$ e não $f(t_i,y_i)$ . O fato de usar esta inclinação ainda desconhecida é a razão de o método ser denominado “implícito”. O esquema numérico resultante é o processo iterativo:

\begin{align*} w_0 &= \alpha \\ w_{i+1} &= w_i + h f(t_{i+1},w_{i+1}) \ \ i = 0,1,\dots,N-1. \end{align*}

(1)

Note, entretanto, que $w_{i+1}$ aparece não apenas no lado esquerdo, mas também no lado direito da equaçõe. Esta incógnita nem sempre é obtenível de modo explícito, isto é, por isolamento. Quando este é o caso, $f$ é linear ou uma função simples, mas, em geral, $f$ é não-linear e dependente do valor futuro $w_{i+1}$ .

Código preditor/corretor¶

import matplotlib.pyplot as plt

# MEI: preditor/corretor

def euler_impl(t0,tf,y0,h,f,tol):

    n = round((tf - t0)/h) + 1
    t = linspace(t0,t0+(n-1)*h,n)
    y = zeros(n)
    y[0] = y0

    i = 1
    # iteracoes
    while i < n:

        # preditor (MEE)
        yf = y[i-1] + h*f(t[i-1],y[i-1])

        # iteracoes internas (maximo 10)
        count = 0
        diff = 1.0
        while diff > tol and count < 10:

            # corretor (MEI)
            yf2 = y[i-1] + h*f(t[i],yf)

            diff = abs(yf2-yf)
            yf = yf2
            count += 1

        if count >= 10:
            print('Nao convergindo apos 10 passos em t = {0:f}'.format(t[i]))

        y[i] = yf2
        i += 1

    return t,y

from numpy import linspace, zeros

def euler_expl(t0,tf,y0,h,fun):
    """
    Resolve o PVI y' = f(t,y), t0 <= t <= tf, y(t0) = y0
    com passo h usando o metodo de Euler explicito.

    Entrada:
        t0  - tempo inicial
        tf  - tempo final
        y0  - condicao inicial
        h   - passo
        fun - funcao f(t,y) (anonima)

    Saida:
        t   - nos da malha numerica
        y   - solucao aproximada
    """

    n = round((tf - t0)/h) + 1
    t = linspace(t0,t0+(n-1)*h,n)
    y = linspace(t0,t0+(n-1)*h,n)
    y = zeros((n,))

    y[0] = y0

    for i in range(1,n):
        y[i] = y[i-1] + h*f(t[i-1],y[i-1])

    return (t,y)

from numpy import log

# define funcao
f = lambda t,y: (y + t**2 - 2)/(t+1)

# invoca metodo
t0 = 0.0
tf = 6.0
y0 = 2.0
h = 0.5
tol = 1e-3
t,y1 = euler_expl(t0,tf,y0,h,f)
t,y2 = euler_impl(t0,tf,y0,h,f,tol)

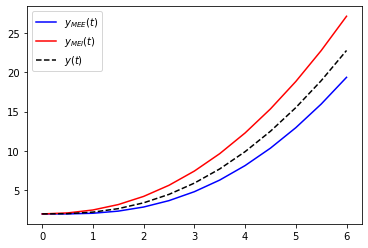

# plota funcoes
yex = t**2 + 2*t + 2 - 2*(t+1)*log(t+1)
plt.plot(t,y1,'b-',label='$y_{MEE}(t)$')
plt.plot(t,y2,'r-',label='$y_{MEI}(t)$')
plt.plot(t,yex,'k--',label='$y(t)$')
plt.legend();

Método Trapezoidal¶


def trapezoidal(t0,tf,y0,h,f,tol):

    n = round((tf - t0)/h) + 1
    t = linspace(t0,t0+(n-1)*h,n)
    y = zeros(n)
    y[0] = y0

    i = 1
    # iteracoes
    while i < n:

        # f(tn,yn)
        fyt = f(t[i-1],y[i-1])

        # Euler
        yt1 = y[i-1] + h*fyt

        # iteracoes internas (maximo 10)
        count = 0
        diff = 1.0
        while diff > tol and count < 10:

            # corretor (Trapezoidal)
            yt2 = y[i-1] + 0.5*h*( fyt + f(t[i],yt1) )
            diff = abs(yt2-yt1)
            yt1 = yt2
            count += 1

        if count >= 10:
            print('Nao convergindo apos 10 passos em t = {0:f}'.format(t[i]))

        y[i] = yt2
        i += 1

    return t,y

# define funcao
f = lambda t,y: (y + t**2 - 2)/(t+1)

# invoca metodo
t0 = 0.0
tf = 6.0
y0 = 2.0
h = 1.0
tol = 1e-3
t,y1 = euler_expl(t0,tf,y0,h,f)
t,y2 = euler_impl(t0,tf,y0,h,f,tol)
t,y3 = trapezoidal(t0,tf,y0,h,f,tol)

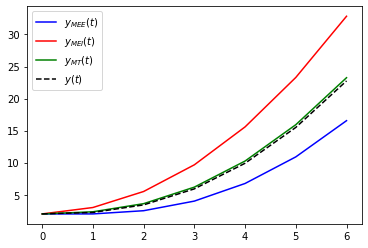

# plota funcoes
yex = t**2 + 2*t + 2 - 2*(t+1)*log(t+1)
plt.plot(t,y1,'b-',label='$y_{MEE}(t)$')
plt.plot(t,y2,'r-',label='$y_{MEI}(t)$')
plt.plot(t,y3,'g-',label='$y_{MT}(t)$')
plt.plot(t,yex,'k--',label='$y(t)$')
plt.legend();

Nao convergindo apos 10 passos em t = 1.000000
