Dataviz Code Session: Redes Complexas - Introdução à Visualização de Dados com Python

Objetivos da DCS¶

Aplicar técnicas de dataviz para plotagem e manipulação de representações visuais de redes simples e complexas.
Elaborar RV para dados do comércio exterior, enfatizando fluxos de importação/exportação por meio de grafos.

Ferramentas utilizadas¶

Módulos Python
- pandas
- numpy
- matplotlib
- networkx
- sys

Aplicação do modelo referencial¶

Vide Capítulo ??.

from matplotlib.patches import Patch

import pandas as pd, matplotlib.pyplot as plt, seaborn as sb, numpy as np, networkx as nx
import sys; sys.path.insert(1,'../dcs')
import dcs24, dcs25

Dados de entrada pré-processados¶

Carregamento de dados

# carrega valores para ano y
y = 2020

# planilhas
# imp: importação; exp: exportação; cc: códigos de países/blocos; tgt_dir: diretório-fonte dos dados
imp, exp, cc, via, tgt_dir = dcs24.get_comex(y)

# remove entradas duplicadas de países
cc = cc.drop_duplicates()

Processamento adicional¶

Fusões por código de país e meio de transporte

# meio de transporte
via = via.rename(columns={'Código da via':'Meio de transporte'})

# importação
imp = imp.rename(columns={'País de origem':'Código do país'})
imp = imp.merge(cc,on='Código do país')
imp = imp.merge(via,on='Meio de transporte')

# exportação
exp = exp.rename(columns={'País de destino':'Código do país'})
exp = exp.merge(cc,on='Código do país')
exp = exp.merge(via,on='Meio de transporte')

via

Restrição de dados por escolha de via e bloco geográfico

Nota: execute imp['Nome do bloco'].unique() para a listagem de blocos.

imp['Nome do bloco'].unique()

array(['Ásia (Exclusive Oriente Médio)', 'América do Norte', 'Europa',
       'União Europeia - UE', 'América Central e Caribe',
       'América do Sul', 'Mercado Comum do Sul - Mercosul',
       'Associação de Nações do Sudeste Asiático - ASEAN', 'África',
       'Oriente Médio', 'Oceania'], dtype=object)

# seletor de via e bloco
via_e = 'AEREA'
bloco_e = 'Associação de Nações do Sudeste Asiático - ASEAN'

# filtros
imp_p_via = imp[(imp['Descrição da via'] == via_e) & (imp['Nome do bloco'] == bloco_e)]
exp_p_via = exp[(exp['Descrição da via'] == via_e) & (exp['Nome do bloco'] == bloco_e)]

#imp['Nome do bloco'].unique()

Agrupamento por FOB

imp_p_via_e = imp_p_via.groupby('Nome do país')['Valor Free On Board'].sum()
exp_p_via_e = exp_p_via.groupby('Nome do país')['Valor Free On Board'].sum()

df_g = pd.merge(imp_p_via_e,exp_p_via_e,on='Nome do país',how='outer').reset_index()
df_g = df_g.rename(columns={'Valor Free On Board_x':'FOB_imp','Valor Free On Board_y':'FOB_exp'})

df_g

Mapeamento¶

Criação de grafo para visualizar a rede de parcerias bilaterais do Brasil;
Cada nó representa um país e cada aresta dirigida o fluxo de mercadorias;
Para cada nó de origem $v_i$ e de destino $v_j$ , a aresta $e_{ij}$ liga $v_i$ a $v_j$ nesta direção;
Logo, fazemos o seguinte:
- tomando $i \in I = \{0\}$ , $v_0$ passa a ser o nó correspondente ao Brasil e $e_{0j}$ são arestas de exportação;
- $e_{j0}$ são arestas de importação;

Separação de conjuntos para criação de lista de arestas e atributos

Notas:

Como o modelo trata-se de um grafo dirigido, a criação de dois conjuntos independentes é necessária para fins de visualização.
Valores de FOB como nan significam que não houve fluxo entre o Brasil e o país $j$ .

# grafo de importação
df_g_imp = pd.DataFrame({'node_from': np.arange(len(df_g))+1,
                         'node_to': [0]*len(df_g),
                         'FOB':df_g['FOB_imp'],
                         'from_name':df_g['Nome do país'],
                         'to_name':['Brasil']*len(df_g)})

# grafo de exportação
df_g_exp = pd.DataFrame({'node_to': np.arange(len(df_g))+1,
                         'node_from': [0]*len(df_g),
                         'FOB':df_g['FOB_exp'],
                         'from_name':['Brasil']*len(df_g),
                         'to_name':df_g['Nome do país']})

df_g_imp

df_g_exp

Construção do grafos como objetos Graph do networkx

G_imp = nx.from_pandas_edgelist(df_g_imp,source='node_from',target='node_to',edge_attr='FOB')

for index, row in df_g_imp.iterrows():
     G_imp.nodes[row['node_from']]['country'] = row['from_name']

G_exp = nx.from_pandas_edgelist(df_g_exp,source='node_from',target='node_to',edge_attr='FOB')

for index, row in df_g_exp.iterrows():
     G_exp.nodes[row['node_from']]['country'] = row['from_name']

# impressão auxiliar
G_imp.nodes(data=True), G_exp.edges(data=True)

Visualização¶

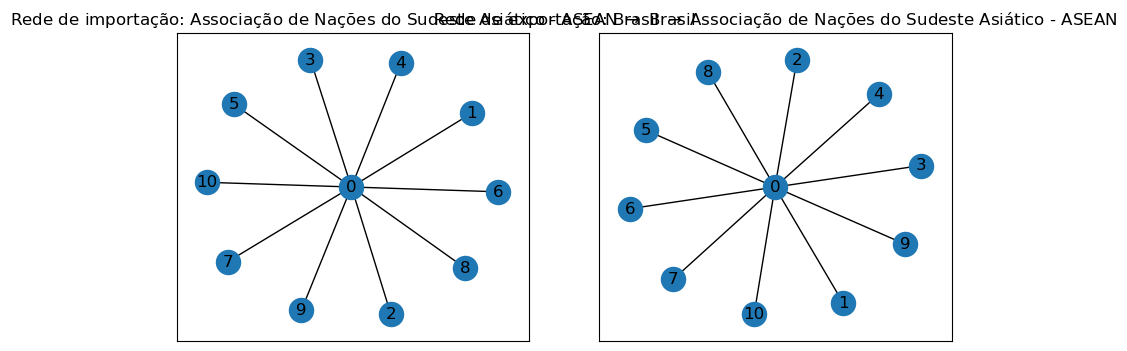

Iterando em RVs primárias¶

Vamos plotar os grafos de importação e exportação para a via e bloco escolhidos
- Nós e arestas com cores padronizadas
- Legendas por número (pouco claras)
- Fluxo (“pesos”) não especificados

fig, ax = plt.subplots(1,2,figsize=(10,4))
nx.draw_networkx(G_imp,ax=ax[0])
nx.draw_networkx(G_exp,ax=ax[1])
ax[0].set_title(f'Rede de importação: {bloco_e} $\\rightarrow$ Brasil')
ax[1].set_title(f'Rede de exportação: Brasil $\\rightarrow$ {bloco_e}');

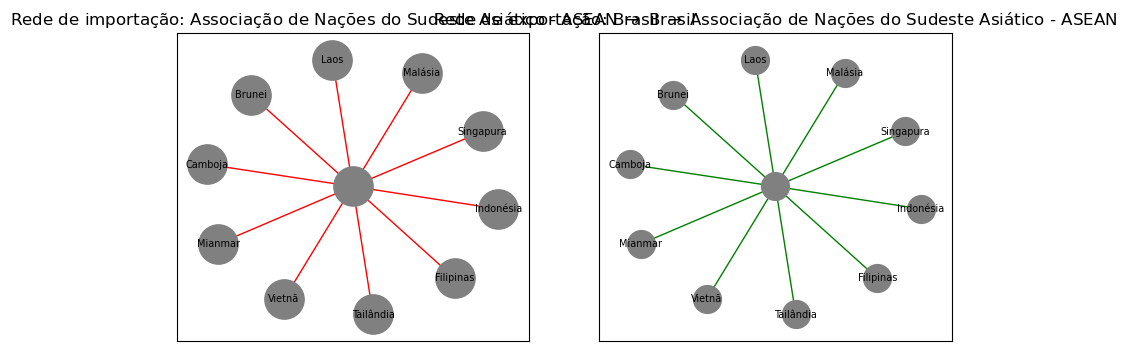

Controle de layout, tamanho de nós e legendas

fig, ax = plt.subplots(1,2,figsize=(10,4))

# controle de randomização das coordenadas dos vértices/nós
seed = 12
coords = nx.spring_layout(G_imp,seed=seed) # layout


# --- IMPORTAÇÃO

# plotagem de nós
nx.draw_networkx_nodes(G_imp,
                       pos=coords, # controle de layout
                       node_size = 800, # tamanho do nó
                       node_color='gray', # cor do nó
                       ax=ax[0]
                       )


nx.draw_networkx_edges(G_imp,
                       pos=coords,
                       edge_color='red', # cor de aresta
                       ax=ax[0]
                       )


nx.draw_networkx_labels(G_imp,
                        pos=coords,
                        labels=nx.get_node_attributes(G_imp,'country'), # atributo (nome do país)
                        font_size=7, # tamanho da fonte
                        ax=ax[0],
                        );

ax[0].set_title(f'Rede de importação: {bloco_e} $\\rightarrow$ Brasil')


# --- EXPORTAÇÃO

# plotagem de nós
nx.draw_networkx_nodes(G_exp,
                       pos=coords, # controle de layout
                       node_size = 400, # tamanho do nó
                       node_color='gray', # cor do nó
                       ax=ax[1]
                       )


nx.draw_networkx_edges(G_exp,
                       pos=coords,
                       edge_color='green', # cor de aresta
                       ax=ax[1]
                       )


nx.draw_networkx_labels(G_exp,
                        pos=coords,
                        labels=nx.get_node_attributes(G_imp,'country'), # atributo (nome do país)
                        font_size=7, # tamanho da fonte
                        ax=ax[1],
                        )

ax[1].set_title(f'Rede de exportação: Brasil $\\rightarrow$ {bloco_e}');

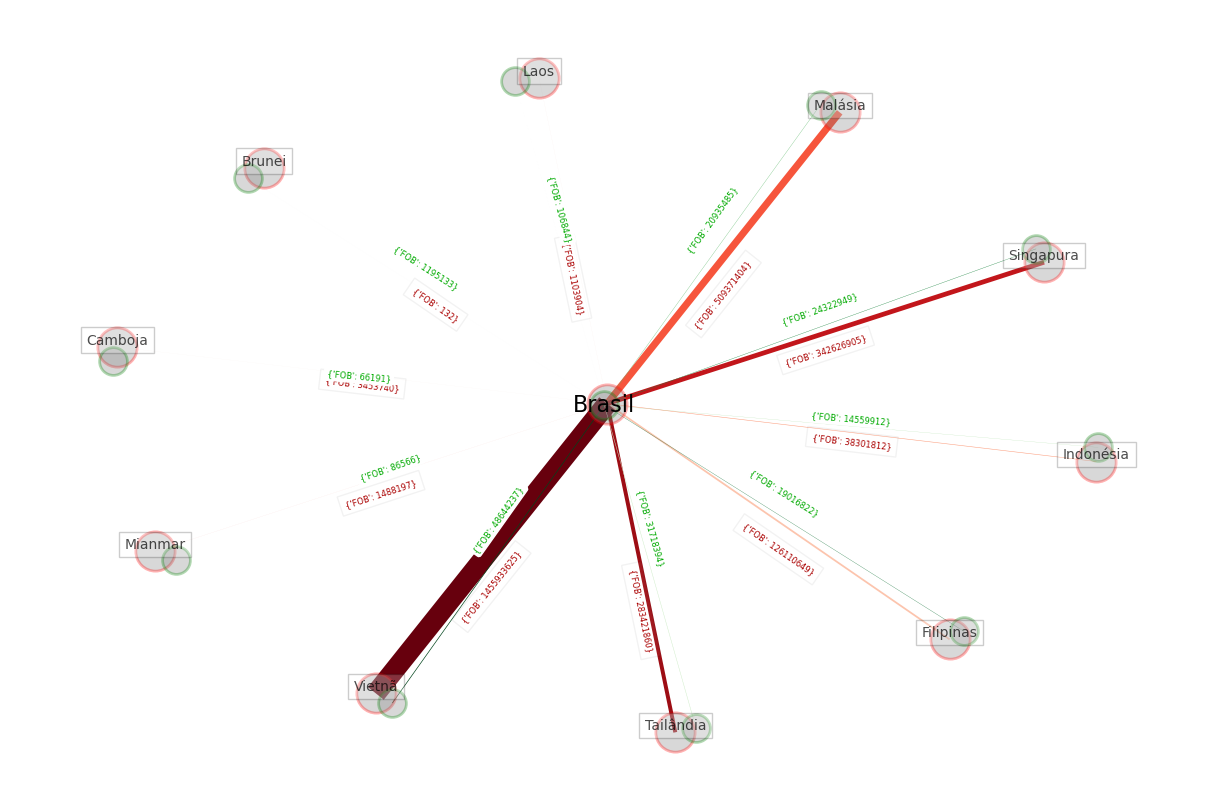

Sobrepondo os grafos

fig, ax = plt.subplots(figsize=(12,8),constrained_layout=True)

# --- IMPORTAÇÃO


fob, edge_colors, coords = dcs25.base_data(G_imp,fob_scale=1e8,seed=12)

cmap = plt.cm.Reds

# opções de nós
nodes = nx.draw_networkx_nodes(G_imp,
                               pos=coords,
                               node_color='grey',
                               alpha=0.3,
                               edgecolors= 'red',
                               linewidths=2,
                               node_size=800,
                               ax=ax)

# opções de arestas
edges = nx.draw_networkx_edges(G_imp,
                               pos=coords,
                               arrowstyle='->',
                               edge_color=edge_colors,
                               edge_cmap=cmap,
                               width=fob,
                               ax=ax)


# # opções de legendas de nós
labels = nx.draw_networkx_labels(G_imp,
                                 pos=coords,
                                 labels=nx.get_node_attributes(G_imp,'country'),
                                 font_color='k',
                                 alpha=0.7,
                                 verticalalignment='bottom',
                                 bbox = {'ec': 'k', 'fc': 'white', "alpha": 0.2},
                                 font_size=10,
                                 ax=ax)


edge_labels = nx.draw_networkx_edge_labels(G_imp,
                                           pos=coords,
                                           font_size=6,
                                           verticalalignment='top',
                                           bbox = {'fc': 'white', "alpha": 0.05},
                                           font_color='#aa0000')

# # --- EXPORTAÇÃO

fob, edge_colors, coords = dcs25.base_data(G_exp,fob_scale=1e8,seed=12)

cmap = plt.cm.Greens

nodes = nx.draw_networkx_nodes(G_exp,
                               pos=coords,
                               node_color='grey',
                               alpha=0.3,
                               edgecolors='green',
                               linewidths=2,
                               node_size=400,
                               ax=ax)

edges = nx.draw_networkx_edges(G_exp,
                               pos=coords,
                               arrowstyle='->',
                               edge_color=edge_colors,
                               edge_cmap=cmap,
                               width=fob,
                               ax=ax)


labels = nx.draw_networkx_labels(G_exp,
                                 pos=coords,
                                 labels=nx.get_node_attributes(G_exp,'country'),
                                 font_size=16,
                                 font_color='k')

edge_labels = nx.draw_networkx_edge_labels(G_exp,
                                           pos=coords,
                                           font_size=6,
                                           verticalalignment='bottom',
                                           font_color='#00aa00')

ax.set_axis_off()

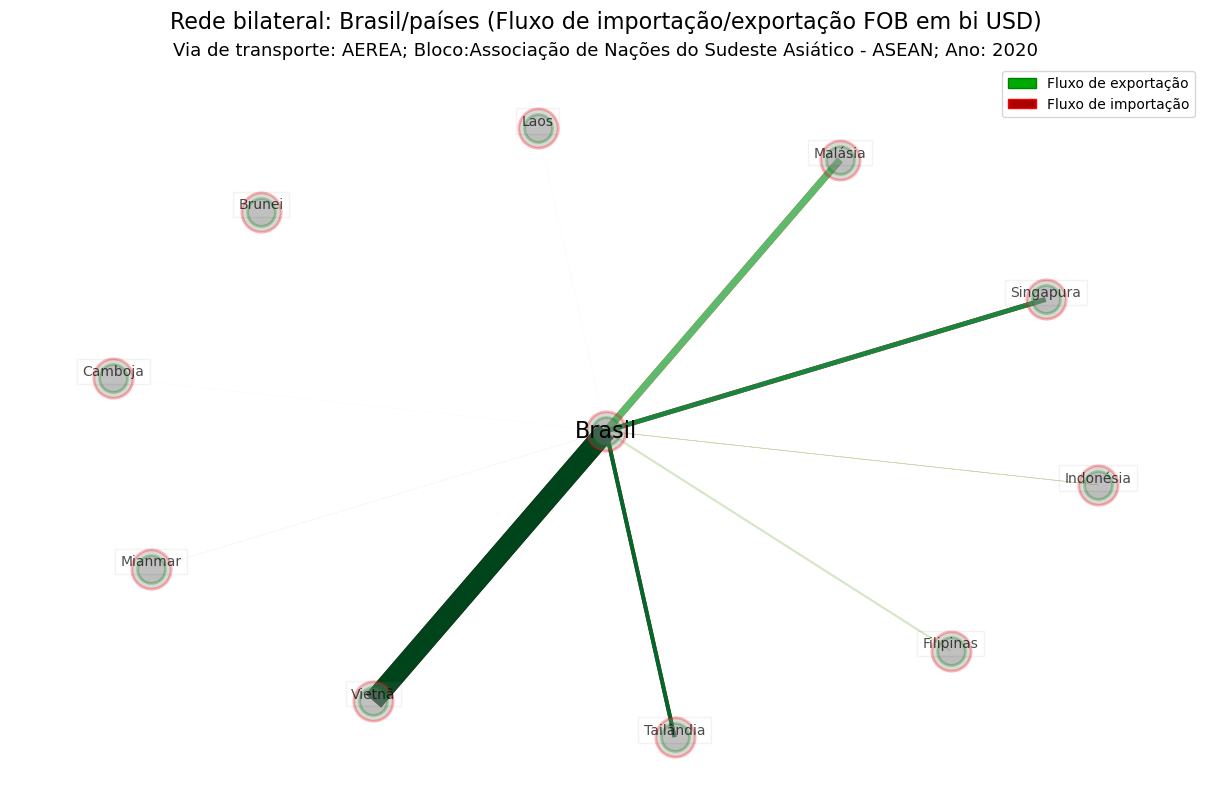

RV finalística¶

Graph plot com adaptações
Inclusão de legenda via patches
Remoção do indicador FOB
- Onde colocar?

fig, ax = plt.subplots(figsize=(12,8),constrained_layout=True)

# --- IMPORTAÇÃO

fob, edge_colors, coords = dcs25.base_data(G_imp,fob_scale=1e8,seed=12)

cmap = plt.cm.Reds

# opções de nós
nodes = nx.draw_networkx_nodes(G_imp,
                               pos=coords,
                               node_color='grey',
                               alpha=0.3,
                               edgecolors= 'red',
                               linewidths=2,
                               node_size=800,
                               ax=ax)

# opções de arestas
edges = nx.draw_networkx_edges(G_imp,
                               pos=coords,
                               arrowstyle='->',
                               edge_color=edge_colors,
                               edge_cmap=cmap,
                               width=fob,
                               ax=ax)


# opções de legendas de nós
labels = nx.draw_networkx_labels(G_imp,
                                 pos=coords,
                                 labels=nx.get_node_attributes(G_imp,'country'),
                                 font_color='k',
                                 alpha=0.7,
                                 verticalalignment='bottom',
                                 bbox = {'ec': 'k', 'fc': 'white', "alpha": 0.05},
                                 font_size=10,
                                 ax=ax)


# edge_labels = nx.draw_networkx_edge_labels(G_imp,
#                                            pos=coords,
#                                            font_size=6,
#                                            verticalalignment='top',
#                                            bbox = {'fc': 'white', "alpha": 0.05},
#                                            font_color='#aa0000')

# --- EXPORTAÇÃO

#fob, edge_colors, coords = dcs25.base_data(G_exp,fob_scale=1e8,seed=12)

cmap = plt.cm.Greens

nodes = nx.draw_networkx_nodes(G_exp,
                               pos=coords,
                               node_color='grey',
                               alpha=0.3,
                               edgecolors='green',
                               linewidths=2,
                               node_size=400,
                               ax=ax)

edges = nx.draw_networkx_edges(G_exp,
                               pos=coords,
                               arrowstyle='->',
                               edge_color=edge_colors,
                               edge_cmap=cmap,
                               width=fob,
                               ax=ax)


labels = nx.draw_networkx_labels(G_exp,
                                 pos=coords,
                                 labels=nx.get_node_attributes(G_exp,'country'),
                                 font_size=16,
                                 font_color='k')

# desativa eixos
ax.set_axis_off()

# legenda
leg = [Patch(facecolor='#00aa00', edgecolor='g', label='Fluxo de exportação'),
       Patch(facecolor='#aa0000', edgecolor='r', label='Fluxo de importação')]
ax.legend(handles=leg, loc='upper right')


# título
fig.suptitle('Rede bilateral: Brasil/países (Fluxo de importação/exportação FOB em bi USD)',fontsize=16)
ax.set_title(f'Via de transporte: {via_e}; Bloco:{bloco_e}; Ano: {y}',fontsize=13);
