Dataviz Code Session: Dados Multidimensionais - Introdução à Visualização de Dados com Python

Objetivos da DCS¶

Aplicar técnicas de dataviz para plotagem e manipulação de representações visuais de dados multidimensionais.
Elaborar RV para dados do comércio exterior, enfatizando a influência do Brasil sobre uma amostra de países do continente americano.

Ferramentas utilizadas¶

Módulos Python
- pandas
- matplotlib
- seaborn
- plotly
- os
- sys

Aplicação do modelo referencial¶

Vide Capítulo ??.

import plotly.express as px
from plotly.offline import plot
from IPython.display import display, HTML

import pandas as pd, matplotlib.pyplot as plt, seaborn as sb
import os
import sys; sys.path.insert(1,'../dcs')
import dcs24

plt.style.use('../etc/gcpeixoto-datavis.mplstyle') # style sheet

Dados de entrada pré-processados¶

Carregamento de dados

# carrega valores para ano y
y = 2020

# planilhas
# imp: importação; exp: exportação; cc: códigos de países/blocos; tgt_dir: diretório-fonte dos dados
imp, exp, cc, _, tgt_dir = dcs24.get_comex(y)

# remove entradas duplicadas de países
cc = cc.drop_duplicates()

# dados do PIB anualizado de países de interesse (Banco Mundial)
GDP = pd.read_csv('../data/gdp-world-2021.csv')

Processamento adicional¶

Agrupamento por valor FOB

Nota: FOB (Free On Board) é o valor monetário em USD da mercadoria comercializada desconsiderando frete e seguro.

FOB_imp = imp.groupby('País de origem')['Valor Free On Board'].sum()
FOB_exp = exp.groupby('País de destino')['Valor Free On Board'].sum()

Filtragem por comércio bilateral com países das Américas

americas = cc[cc['Nome do bloco'].str.find('América') == 0]

fimp, fexp = {}, {}

for i in americas['Código do país'].values:

    try:
        country = americas[americas['Código do país'] == i]['Nome do país'].values[0]
        block = americas[americas['Código do país'] == i]['Nome do bloco'].values[0]

        fimp[country] = (FOB_imp[i],block)
        fexp[country] = (FOB_exp[i],block)
    finally:
        continue


fob = []
block = []
for v in fimp.values():
    fobi, blocki = v
    fob.append(fobi)
    block.append(blocki)

fobe = []
for v in fexp.values():
    fobi,_ = v
    fobe.append(fobi)

FOB = pd.DataFrame({'País':fimp.keys(),'Bloco':block,'FOB importado (USD)':fob,'FOB exportado (USD)':fobe})

cc['Nome do bloco'].unique()

array(['Ásia (Exclusive Oriente Médio)', 'Europa', 'União Europeia - UE',
       'África', 'América Central e Caribe', 'Oriente Médio',
       'América do Sul', 'Mercado Comum do Sul - Mercosul', 'Oceania',
       'Associação de Nações do Sudeste Asiático - ASEAN',
       'América do Norte'], dtype=object)

Mesclagem de FOB com dados do PIB

FOB_GDP = FOB.merge(GDP,how='inner',on='País') # países com mesma pronúncia em PT e EN
FOB_GDP_2020 = FOB_GDP[FOB_GDP.columns[[0,1,2,3,6]]]

Criação de séries auxiliares

# PIB brasileiro
FOB_GDP_2020['GDP 2020 Brazil'] = GDP[GDP['País'] == 'Brazil']['GDP 2020'].values[0]

# parâmetros
FOB_GDP_2020['FOB_exp/GDP'] = FOB_GDP_2020['FOB exportado (USD)']/FOB_GDP_2020['GDP 2020']*100 # lambda 1
FOB_GDP_2020['FOB_imp/GDP_bra'] = FOB_GDP_2020['FOB exportado (USD)']/FOB_GDP_2020['GDP 2020 Brazil']*100 # lambda 2

# valores em escala
scale = 1e9 # billion dollars
FOB_GDP_2020['FOB importado (USD) scaled'] = FOB_GDP_2020['FOB importado (USD)']/scale
FOB_GDP_2020['FOB exportado (USD) scaled'] = FOB_GDP_2020['FOB exportado (USD)']/scale
FOB_GDP_2020['GDP 2020 Brazil scaled'] = FOB_GDP_2020['GDP 2020 Brazil']/scale
FOB_GDP_2020['GDP 2020 scaled'] = FOB_GDP_2020['GDP 2020']/scale

FOB_GDP_2020

Mapeamento¶

Criação de scatterplot primário para visualizar relação de importação/exportação;
Uso de plot 3D para relacionar dados com GDP ou continente;
- Bubbleplots como forma reduzida;

Visualização¶

Iterando em RVs primárias¶

Vamos plotar o gráfico de dispersão $\lambda_i(y)$ vs. $\lambda_e(y)$ para o ano $y$ , em que:
- $p$ : país parceiro do Brasil com balança comercial ativa;
- $\lambda_i$ : razão entre FOB importado do país $p$ pelo Brasil e o PIB brasileiro;
- $\lambda_e$ : razão entre FOB exportado para o país $p$ pelo Brasil e o PIB do país $p$ ;

Interpretação: $\lambda_i$ mostra o nível de dependência comercial do Brasil do país $p$ em relação à riqueza doméstica, ao passo que $\lambda_e$ mostra o nível de influência comercial do Brasil sobre o país $p$ em relação à riqueza estrangeira (Nota: parâmetros não oficiais.).

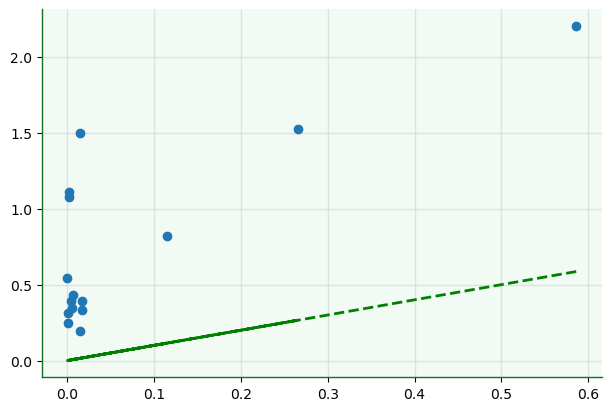

Gráfico de dispersão de parâmetros
- Exploração básica dos parâmetros
- Plotagem simples
- Linha de referência (importação)
- Considerações preliminares

import plotly.express as px
from plotly.offline import plot
import numpy as np
import pandas as pd
from IPython.display import display, HTML

fig = px.scatter_3d(FOB_GDP_2020,
                    x='FOB_imp/GDP_bra',
                    y='FOB_exp/GDP',
                    z='GDP 2020 scaled',
                    size='GDP 2020 scaled',
                    color='Bloco',
                    hover_data=['País','FOB importado (USD) scaled','FOB exportado (USD) scaled'])
fig.update_layout(margin=dict(l=50, r=50, t=50, b=50),
                  font=dict(size=10))
plot(fig, show_link=False,filename=os.path.join(tgt_dir,'comex-example.html'))
display(HTML(os.path.join(tgt_dir,'comex-example.html')))

fig, ax = plt.subplots(figsize=(6,4),constrained_layout=True)
ax.plot(FOB_GDP_2020['FOB_imp/GDP_bra'],FOB_GDP_2020['FOB_exp/GDP'],'o');
ax.plot(FOB_GDP_2020['FOB_imp/GDP_bra'],FOB_GDP_2020['FOB_imp/GDP_bra'],'--g');

Visualização 3D: parâmetros x PIB
- Problemas com plotagem 3D
  - Oclusão: elementos gráficos escondidos por overlap
  - Identificação: posição do elemento gráfico em relação ao eixo
- Exploração de propriedades do plotly

fig = px.scatter_3d(FOB_GDP_2020,
                    x='FOB_imp/GDP_bra',
                    y='FOB_exp/GDP',
                    z='GDP 2020 scaled',
                    size='GDP 2020 scaled',
                    color='Bloco',
                    hover_data=['País','FOB importado (USD) scaled','FOB exportado (USD) scaled'])
fig.update_layout(margin=dict(l=50, r=50, t=50, b=50),
                  font=dict(size=10))
plot(fig, show_link=False,filename=os.path.join(tgt_dir,'comex-example.html'))
display(HTML(os.path.join(tgt_dir,'comex-example.html')))

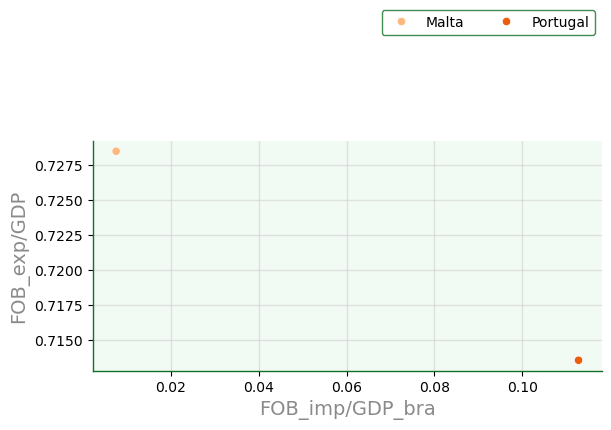

Scatterplot + país (cor)
- Adicionando cor para identificar país
- Paleta de cor adequada?

fig, ax = plt.subplots(figsize=(6,4),constrained_layout=True)
f = sb.scatterplot(data=FOB_GDP_2020.sort_values('País'),x='FOB_imp/GDP_bra', y='FOB_exp/GDP',
                   hue='País', palette='Oranges',
                   legend='brief', ax=ax)
ax.legend(loc='upper right', bbox_to_anchor=(1, 1.6),ncol=4)
ax.set_axisbelow(True) # below grid lines

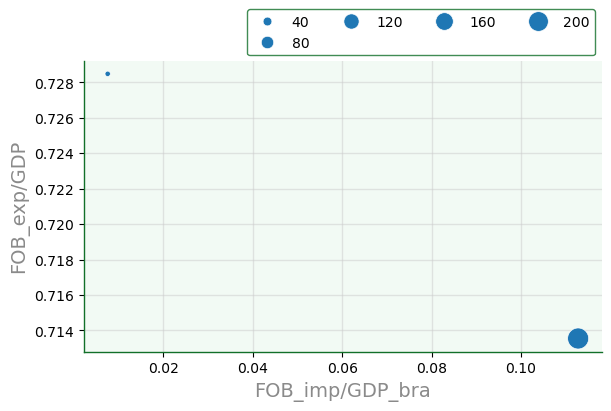

Scatterplot + PIB (tamanho)
- Redução de dimensionalidade associando PIB com tamanho
- Formação do bubbleplot
- Estudo:
  - size, sizes
  - bbox_to_anchor
  - set_axis_below
- Problemas?

min_gdp = min(FOB_GDP_2020['GDP 2020 scaled'])
max_gdp = max(FOB_GDP_2020['GDP 2020 scaled'])

fig, ax = plt.subplots(figsize=(6,4),constrained_layout=True)
f = sb.scatterplot(data=FOB_GDP_2020.sort_values('País'),x='FOB_imp/GDP_bra', y='FOB_exp/GDP',
                   size='GDP 2020 scaled', palette='Oranges', sizes = (min_gdp,max_gdp),
                   legend='brief', ax=ax)
ax.set_axisbelow(True) # below grid lines

plt.legend(loc='upper right', bbox_to_anchor=(1, 1.2),ncol=4);

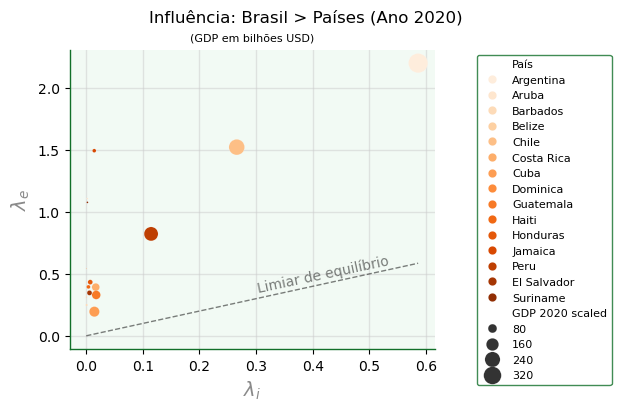

RV finalística¶

Bubbleplot
- Associação de cor a país, tamanho a PIB
- Melhoria da estétitca


fig, ax = plt.subplots(figsize=(6,4),constrained_layout=True)

# bubble plot
f1 = sb.scatterplot(data=FOB_GDP_2020,x='FOB_imp/GDP_bra', y='FOB_exp/GDP',
                   hue='País', alpha=1.0,
                   size='GDP 2020 scaled', sizes = (min_gdp/2,max_gdp/2),
                   palette='Oranges',
                   legend='brief',
                   ax=ax)

# line plot
f2 = sb.lineplot(data=FOB_GDP_2020,x='FOB_imp/GDP_bra', y='FOB_imp/GDP_bra',
                color='black',linestyle='--',alpha=0.5, linewidth=1.0,
                ax=ax)

# decoração
ax.set_axisbelow(True) # below grid lines
ax.axis('tight')

ax.annotate('Limiar de equilíbrio',xy=(0.3,0.35),color='black',alpha=0.5, rotation=12)
ax.legend(loc='upper right', bbox_to_anchor=(1.5, 1.0),ncol=1, fontsize=8)

ax.set_xlabel('$\lambda_i$')
ax.set_ylabel('$\lambda_e$')

fig.suptitle('Influência: Brasil > Países (Ano 2020)')
ax.set_title('(GDP em bilhões USD)',fontsize=8);
