Code Session 5: Equações Não Lineares (fsolve)

`fsolve`¶

A função fsolve do submódulo scipy.optimize pode ser usada como método geral para busca de raízes de equações não-lineares escalares ou vetoriais.

Para usar fsolve em uma equação escalar, precisamos de, no mínimo:

uma função que possui pelo menos um argumento
estimativa inicial para a raiz

Para equações vetoriais (sistemas), precisamos de mais argumentos. Vejamos o exemplo do paraquedista:

import numpy as np, matplotlib.pyplot as plt
from scipy.optimize import fsolve

t = 12.0
v = 42.0
m = 70.0
g = 9.81

def param(t,v,m,g):
    return [t,v,m,g]

def fun(c):
    p = param(t,v,m,g)
    return p[3]*p[2]/c*(1 - np.exp(-c/p[2]*p[0])) - p[1]

# estimativa inicial
c0 = -1000.0

# raiz
c_raiz = fsolve(fun,c0)

# impressao (estilo Python 2)
print('Minha raiz é %.6f' % c_raiz)

# impressao (estilo Python 3)
print("Minha raiz é {0:.6f}".format(c_raiz[0]))

Minha raiz é 15.127432
Minha raiz é 15.127432

/var/folders/kg/vr3545j57nn5bn56p092rnvw0000gn/T/ipykernel_50159/2048485474.py:23: DeprecationWarning: Conversion of an array with ndim > 0 to a scalar is deprecated, and will error in future. Ensure you extract a single element from your array before performing this operation. (Deprecated NumPy 1.25.)
  print('Minha raiz é %.6f' % c_raiz)

Como incorporar tudo em uma só função¶

def minha_fun(t,v,m,g,c0):

    p = [t,v,m,g]
    f = lambda c: p[3]*p[2]/c*(1 - np.exp(-c/p[2]*p[0])) - p[1]
    c_raiz = fsolve(f,c0)
    print("---> Minha raiz é {0:.6f}".format(c_raiz[0]))
    return f,c_raiz

fc,c_raiz = minha_fun(t,v,m,g,c0)

---> Minha raiz é 15.127432

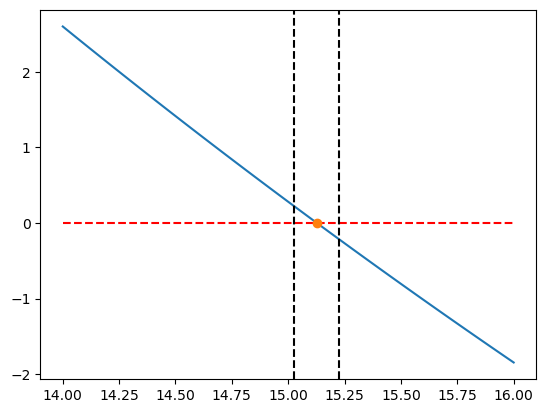

a,b = 14,16
c = np.linspace(a,b,100)

delta = 0.1
plt.plot(c,fc(c),c,0*c,'r--',c_raiz,fc(c_raiz),'o');
plt.axvline(c_raiz - delta,c='k',ls='--');
plt.axvline(c_raiz + delta,c='k',ls='--');

Problema 1¶

Resolva o sistema não-linear abaixo:

\begin{cases} x^2 + y^2 = 2 \\ x^2 - y^2 = 1 \end{cases}

(1)

Resolução¶

Primeiramente, vamos plotar as curvas de nível 0 das funções que compõem o sistema. Faremos isto usando uma grade numérica e a função contour.

Criando uma grade numérica bidimensional uniforme¶

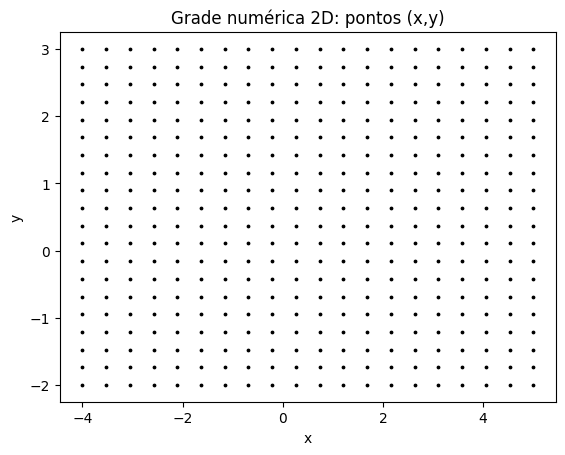

Uma grade numérica é um conjunto de pontos separados por uma distância uniforme (ou variável). Neste caso em particular, criaremos uma grade numérica bidimensional. Podemos fazer isto da seguinte forma:

import numpy as np
import matplotlib.pyplot as plt

# limites do domínio:
# região do plano [a,b] x [c,d]
a, b = -4.0, 5.0
c, d = -2.0, 3.0

# no. de pontos em cada direção
nx, ny = 20, 20

# distribuição dos pontos
x = np.linspace(a,b,nx)
y = np.linspace(c,d,ny)

# grade numérica 2D
[X,Y] = np.meshgrid(x,y)

# plotando pontos da grade numérica
plt.scatter(X,Y,s=3,c='k');
plt.title('Grade numérica 2D: pontos (x,y)')
plt.xlabel('x'); plt.ylabel('y');

Plotando curvas de nível¶

Plotaremos as curvas de nível 0 das funções não-lineares para realizar a análise gráfica e localizar as raízes para então escolhermos um vetor de estimativa inicial.

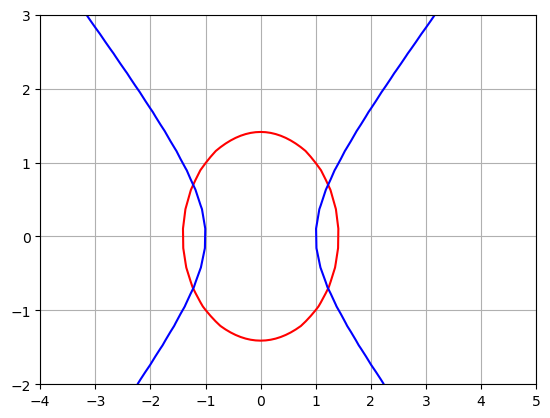

Para plotar curvas de nível das funções sobre a grade numérica anterior, fazemos o seguinte:

# funções definidas sobre a grade 2D
F = X**2 + Y**2 - 2
G = X**2 - Y**2 - 1

# contorno de nível 0
plt.contour(X,Y,F,colors='red',levels=0);
plt.contour(X,Y,G,colors='blue',levels=0);
plt.grid()

Por que a figura está meio “tosca”? Porque temos poucos pontos na grade. Vamos aumentar o número de pontos. Este processo é conhecido como refinamento de malha.

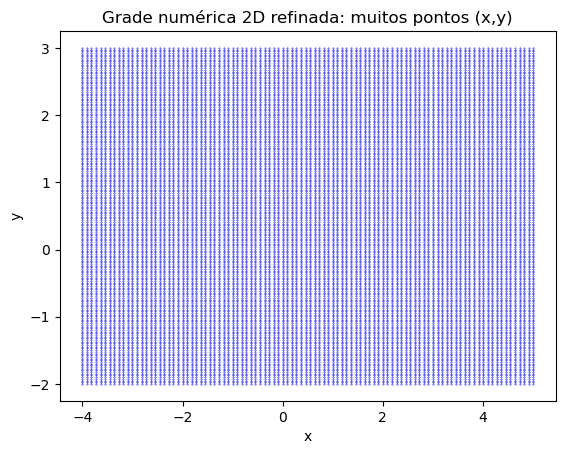

# refinando a malha numérica
nx2, ny2 = 100, 200

# redistribuição dos pontos
x2 = np.linspace(a,b,nx2)
y2 = np.linspace(c,d,ny2)

# grade numérica 2D refinada
[X2,Y2] = np.meshgrid(x2,y2)

# plotando pontos da grade numérica
plt.scatter(X2,Y2,s=0.1,c='b');
plt.title('Grade numérica 2D refinada: muitos pontos (x,y)')
plt.xlabel('x'); plt.ylabel('y');

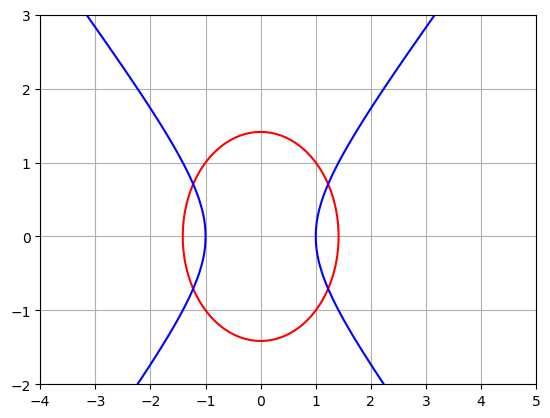

Vamos plotar novamente as curvas de nível das funções sobre a grade numérica refinada.

# funções definidas sobre a grade 2D refinada
F2 = X2**2 + Y2**2 - 2
G2 = X2**2 - Y2**2 - 1

# contorno de nível 0 na malha refinada
plt.contour(X2,Y2,F2,colors='red',levels=0);
plt.contour(X2,Y2,G2,colors='blue',levels=0);
plt.grid()

Estimativa inicial¶

A partir do gráfico anterior, vemos que há 4 raízes possíveis para o sistema não-linear. Vamos escolher uma delas para aproximar. Por conveniência, escolhamos a que se encontra no primeiro quadrante.

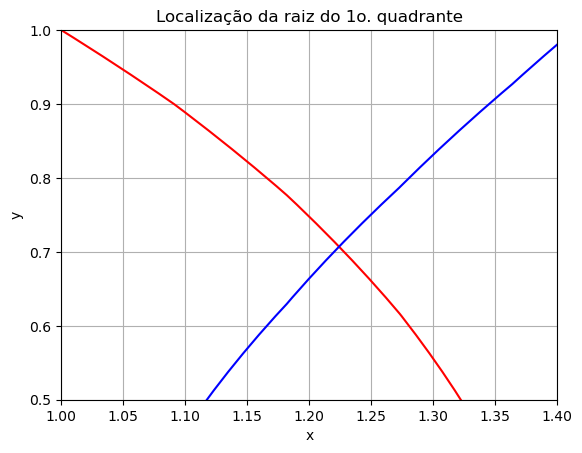

Vamos fazer uma plotagem localizada no primeiro quadrante:

# contorno de nível 0 na malha refinada
plt.contour(X2,Y2,F2,colors='red',levels=0);
plt.contour(X2,Y2,G2,colors='blue',levels=0);
plt.xlim([1.0,1.4])
plt.ylim([0.5,1.0])
plt.xlabel('x'); plt.ylabel('y'); plt.grid()
plt.title('Localização da raiz do 1o. quadrante');

Observando o gráfico, faremos a escolha do ponto $(x_0,y_0) = (1.2,0.7)$ como estimativa inicial.

Resolução do sistema não-linear¶

Para resolver o sistema não-linear, primeiro definimos uma função que retornará uma tupla contendo cada função do sistema em cada uma de suas coordenadas.

# função que returna uma lista com as funções do sistema
def F(vars):
    x,y = vars # cria x,y como variáveis locais
    f = x**2 + y**2 - 2 # f(x,y) = 0
    g = x**2 - y**2 - 1 # g(x,y) = 0
    return [f,g]

Em seguida, usamos a função fsolve passando o vetor inicial escolhido, isto é, $(x_0,y_0) = (1.2,0.7)$ , para determinar a solução aproximada $(x_1,y_1)$ .

from scipy.optimize import fsolve

xr, yr = fsolve(F,(1.2,0.7))
print(f'A solução aproximada é o vetor (xr,yr) = ({xr:.3f},{yr:.3f})')

A solução aproximada é o vetor (xr,yr) = (1.225,0.707)

Verificação e plotagem¶

Podemos verificar que $x_r$ e $y_r$ satisfazem às equações dentro de uma certa precisão:

xr**2 + yr**2 - 2

np.float64(3.956968086527013e-11)

xr**2 - yr**2 - 1

np.float64(-6.642020267122462e-11)

Isto mostra que os valores estão muito próximos de zero.

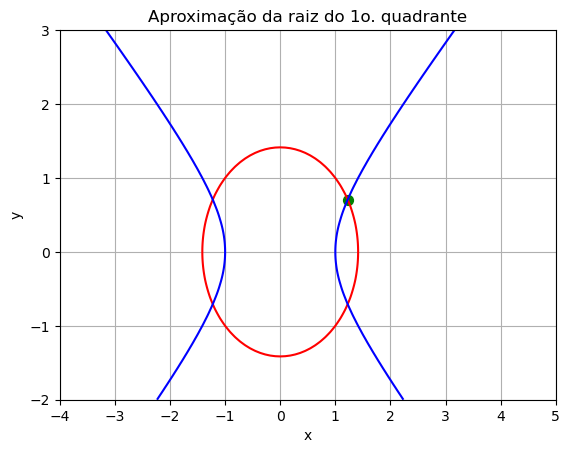

Finalmente, podemos plotar as curvas de nível destacando a solução obtida.

# contorno de nível 0 na malha refinada
plt.contour(X2,Y2,F2,colors='red',levels=0);
plt.contour(X2,Y2,G2,colors='blue',levels=0);
plt.xlabel('x'); plt.ylabel('y'); plt.grid()
plt.title('Aproximação da raiz do 1o. quadrante');
plt.scatter(xr,yr,c='green',s=50);

def F(vars):
    x1 ,x2, x3, x4 = vars # cria x,y como variáveis locais
    f1 = x1**2*np.sin(x2) + x3**2*np.cos(x4) - 1
    f2 = x1*x2 - x2**2 + x3*x4 - 1
    f3 = x3/(x4 - 1) + np.exp(x1) - 1
    f4 = x1*x2 - x3*np.sqrt(x4) + x2
    return [f1,f2,f3,f4]


fsolve(F,(1.0,1.0,1.0,1.2))

/var/folders/kg/vr3545j57nn5bn56p092rnvw0000gn/T/ipykernel_50159/2173377235.py:10: RuntimeWarning: The iteration is not making good progress, as measured by the
 improvement from the last five Jacobian evaluations.
  fsolve(F,(1.0,1.0,1.0,1.2))

array([ 0.49626819, 0.19931623, -0.02008726, 1.02979489])
